1. 設備概述
GF LableMan 1000-03 7英寸料盤自動貼標機是一款面向電子元器件行業7英寸料盤的自動貼標機，針對SMT行業中倉庫的7英寸料盤在收貨轉換MES標簽設計開發自動讀碼、打印貼附、復核MES標簽的自動化設備。設備在2.5秒鐘內可以完成原標簽讀碼、MES標簽打印貼附、MES標簽復核、料盤自動堆垛等功能，可為操作員節省大量的寶貴時間。
2. 設備特征
l 設備占地面積小，設計緊湊；
l 一鍵啟動，不需要操作員干預；
l 極低的設備故障率；
l 高效率的替代人工；
l 投資回報快；
3. 設備外觀.
長*寬*高：2210mm*1250mm*1848mm
4. 設備工作流程
5. 設備模塊介紹
5.1 上料緩存器：
（1） 總共8工位，每個工位裝載35個料盤，總計280個料盤；
（2） 采用轉盤緩存物料，抬升機構將物料抬升至取料位置；
（3） 上料緩存器有安全光柵，人工上料時感應光柵，轉盤不會旋轉，提高安全性能；
（4） 入料機構采用夾爪方式，夾住料盤中心圓孔，提高了料盤的取料穩定性；
5.2 撥叉搬運機構：
（1） 設備內部采用撥叉機構，通過機構上、右、下、左的運動方式快速搬運；
（2） 使用撥叉結構的運動方式，可以快速搬運物料，最快節拍可達到1.8s/pcs；
5.3 自動讀碼、定位CCD模塊：
（1） 讀碼CCD拍照、讀取料盤上的條碼信息，上傳至MES系統；
（2） 自動識別料盤的待旋轉角度，角度上傳至PLC，旋轉機構按照角度數據將料盤旋轉至待貼標位置；
5.4 即時打印貼標模塊：
（1） 通過讀碼CCD與MES系統信息比對，OK料自動打印標簽，NG料自動報警并踢至NG區；
（2） 取標機構將標簽吸取起來，配置有標簽檢測有無功能，判斷是否掉標；
（3） 取標機構將標簽貼到料盤的指定位置（貼標的位置可通過軟件配置）；
5.5 復核功能：
（1） 校標CCD拍照、讀取料盤上所有標簽信息，上傳至WMS系統；
（2） 通過WMS系統復核標簽；
5.6 物料分選：
（1） OK物料搬運至下料緩存物料區進行堆垛，NG物料直接推出至NG倉；
（2） OK緩存物料區可按照客戶的堆垛數量進行堆垛，且有分垛緩存功能；
5.7 OK傳輸線：
（1） OK物料堆垛后，通過輸送線緩存輸出；
（2） 輸送線可同時緩存6垛物料，每垛數量依訂單需求進行堆垛；
（3） 物料可持續整垛順序輸出，也可通過收料按鈕快速收料；
（4） 人工取走整垛物料；

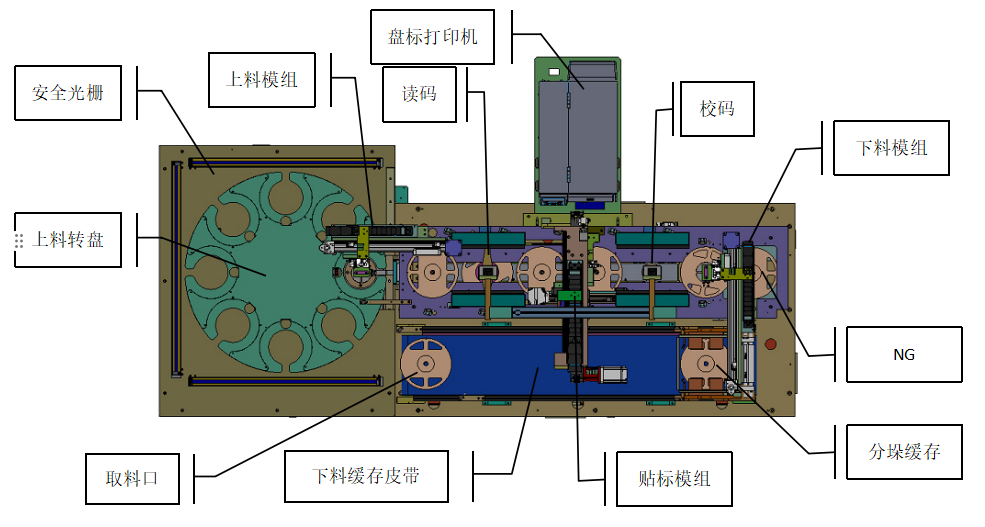

6.設備布局圖：
7.設備側視圖：
8. GF LM1000-03參數配置
設備效率 | 效率 | 2.5-3秒/盤（要求：與客戶接口交互時間在500ms以內） |
貼標精度 | ≤±2mm | |
功能 | 掃碼、生成標簽、貼標、校核、分選 | 支持 |
貼標位置 | 依次選擇料盤的四個位置貼標（避開標簽位置） |
|
覆蓋指定標簽（選擇不是數據源的標簽） | ||
設備尺寸 | 長/寬/高 | 2210mm*1250mm*1848mm |
重量 | 800kg | |
電氣 | 輸入電壓 | 220V |
額定功率 | <2 KW | |
額定電流 | 10A | |
壓縮空氣 | 壓力 | ≥0.5MPa |
進氣管徑 | 8mm | |
濾水、油等級 | 除水、除油 | |
適用料盤型號 | 料盤直徑 | 180±2mm |
料盤材質 | 塑料 | |
料盤厚度 | 10±2mm | |
料盤信息識別 | 一維碼、二維碼 | 支持 |
字符、文字 | 不支持 | |
標簽規格 | 兼容寬度 | 50--80mm |
兼容高度 | 20--50mm | |
儲料器 | 上料緩存 | 280盤 |
下料緩存 | 60盤 | |
打印機 | 盤標打印機 | 300dpi（設備配套） |
噪音 | 噪聲等級級Noise level: | ≤70dB |
正版授權 | Bartender正版授權碼 | 客戶提供； 一臺打印機配置一個授權碼； |
9. 軟件對接方式
(1) 設備與客戶系統通訊方式：webAPI；
(2) 讀碼：設備將CCD讀碼到所有條碼信息發送給MES系統，不對CCD采集到的數據做篩選過濾處理；
(3) MES標簽生成：客戶MES系統自動過濾出需求的數據信息并且生成MES標簽，下載到設備，設備打印貼附MES標簽；
(4) 復核：設備將CCD讀碼到所有條碼信息發送給MES系統，MES系統判斷標簽信息得出復核結果反饋給貼標機；
10. 主要部件品牌
序號 | 部件 | 品牌 | 備注 |
1 | PLC | 匯川 | |
2 | 步進電機 | 雷賽 | |
3 | 氣動元器件 | 亞德客、SMC | |
4 | 伺服電機 | 匯川 | |
5 | 模組 | CCM、HIWIN | |
6 | 檢測開關 | 松下、歐姆龍 | |
7 | 空開、按鈕、切換開關及LED指示燈 | 施耐德 | |
8 | 打印機 | 斑馬 | |
9 | 相機 | 海康威視 | |
10 | 視覺算法 | 康耐視 | |
11 | 電腦 | 艾訊宏達 |
11. 售后維護
（1） 設備的保修期限為設備正式驗收合格之日起12個月，期間由賣方負責免費維修維護設備（易損件除外，客戶自行采購）。如有設備品質異常，賣方售后服務人員應在收到買方通知后的48小時內到達設備現場。
（2） 保修期滿后，售后服務支持，買方僅收取合理的工時費及差旅費，涉及設備相關配件更換的，買方可以選擇自購或向賣方購買。
12. 易耗品清單
序號 | 品名 | 單位 | 數量 | 壽命 |
1 | 真空吸嘴 | 個 | 8（一組） | 6個月 |
2 | 打印頭 | 個 | 1 | 3個月 |
3 | 打印機皮帶 | 個 | 1 | 6個月 |
