1. 設備概述
GF LM2002-01 全規格料盤自動貼標機是一款面向電子元器件行業7-15英寸料盤的自動貼標機，針對SMT行業中倉庫的7-15英寸料盤在收貨轉換MES標簽設計開發自動讀碼、打印貼附、復核MES標簽的自動化設備。設備在10-14秒鐘內可以完成原標簽讀碼、MES標簽打印貼附、MES標簽復核、料盤自動堆垛等功能，可為操作員節省大量的寶貴時間。
2. 設備特征
l 設備占地面積合理，設計緊湊，操作方式符合人體工程學；
l 操作便捷，簡單培訓即可上崗；
l 一鍵啟動，不需要操作員干預；
l 極低的設備故障率；
l 高效率的替代人工；
l 投資回報快；

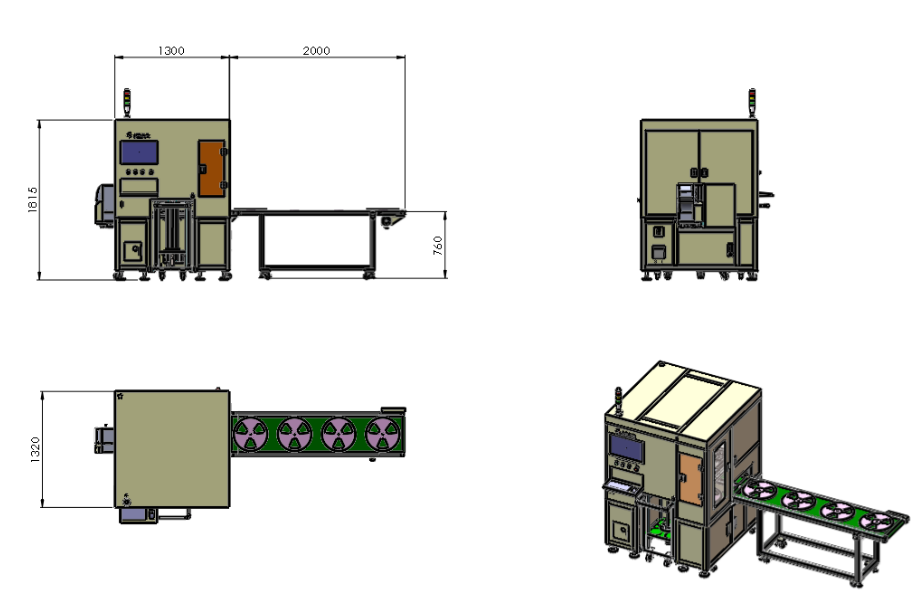

3. 設備外觀

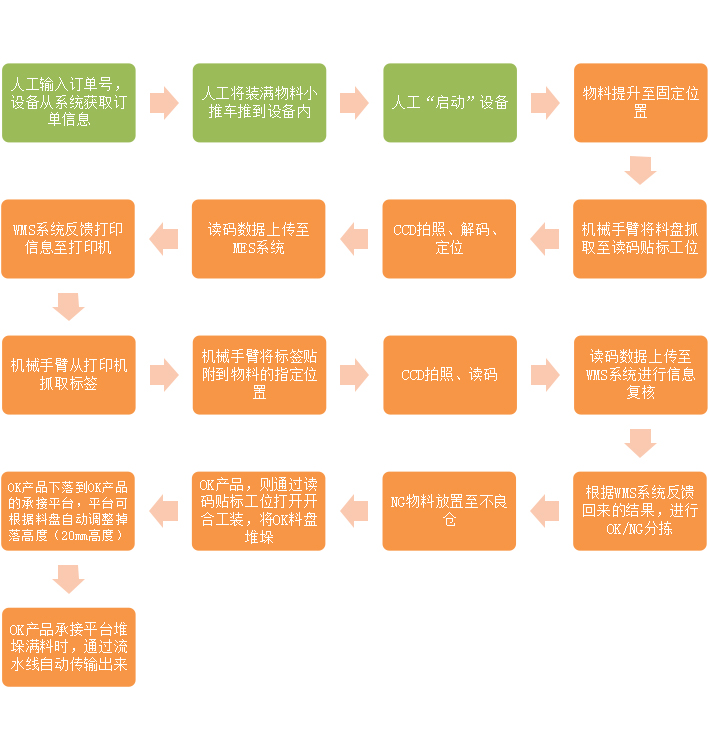

4. 設備工作流程
5. 設備模塊介紹
5.1 上料小車：
（1） 總共配置2輛小車，每輛小車可裝載50個料盤；
（2） 采用小車緩存料盤，小車推到至設備內，小車定位后抬升機構將物料抬升至取料位置
5.2 取料/貼標機械手臂：
（1） 用于將料盤抓取到讀碼貼標工位以及NG倉；
（2） 用于取標以及貼標；
5.3 自動讀碼、定位CCD模塊、自動復核：
（1） CCD拍照、讀取料盤上的條碼信息，上傳至MES系統；
（2） 自動識別料盤的待貼標位置；
（3） 貼完標簽后，CCD拍照、讀取料盤上的條碼信息，上傳至MES系統進行復核；
5.4 即時打印貼標模塊：
（1） 通過讀碼CCD與MES系統信息比對，OK料自動打印標簽，NG料自動報警并抓至NG區；
（2） 取標機構將標簽吸取起來，配置有標簽檢測有無功能，判斷是否掉標；
（3） 取標機構將標簽貼到料盤的指定位置（貼標的位置可通過軟件配置）；
5.5 物料分選：
（1） OK物料則由讀碼貼標工位的開合裝置打開，料盤通過料盤中心圓孔導向下料并堆垛OK品承接平臺上，承接平臺由電機控制提升高度，確保承接平臺和料盤的高度差為20mm，確保不會損壞料盤中的電子元器件；
（2） 承接平臺可緩存料盤高度為100mm，約10盤料盤（8mm厚度），緩存堆垛滿料后，整垛料盤通過流水線自動傳輸至設備外部；
（3） NG物料則由機械手臂抓取放置到NG倉中，落差高度差＜20mm；
5.6 OK傳輸線：
（1） OK物料堆垛后，通過輸送線緩存輸出（外接輸送線根據客戶需求定制）；
（2） 物料可持續整垛順序輸出，也可通過收料按鈕快速收料；
（3） 人工取走整垛物料；

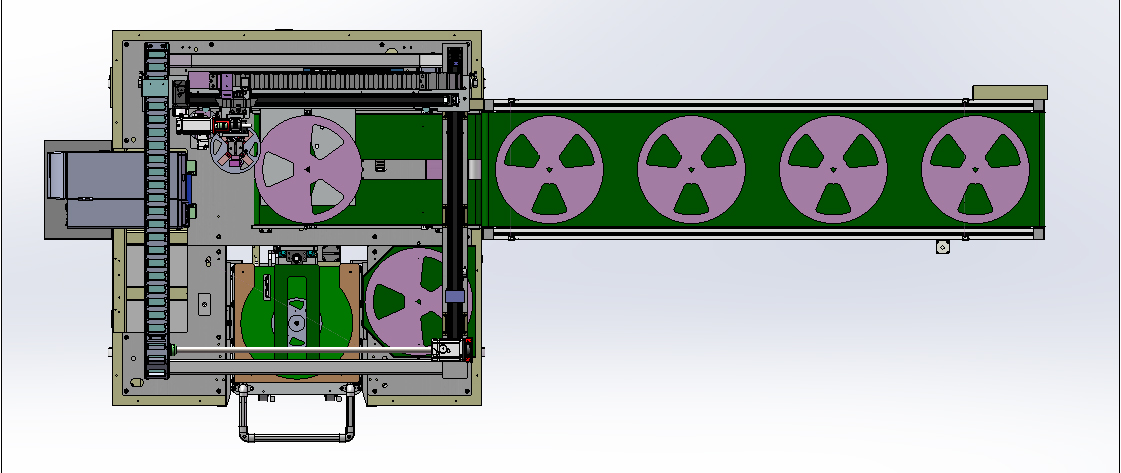

5.7 設備布局圖：
6. 參數配置
設備效率 | 效率 | 10-14秒/盤（效率是在模擬WMS接口情況下取得，因不同MES系統接口不同會有差異） |
貼標精度 | ≤±2mm | |
設備外觀 | 顏色 | 顏色：信號白 色號：RAL9003 |
功能 | 掃碼、生成標簽、貼標、校核、分選 | 支持 |
貼標位置 | 尋找料盤的空白位置貼標，7英寸料盤可能會局部貼附在料帶上（避開標簽位置） | 支持 |
覆蓋指定標簽（選擇不是數據源的標簽） | ||
設備尺寸 | 長/寬/高 | 1300mm / 1300mm / 1850mm |
重量 | 450kg | |
電氣 | 輸入電壓 | 220V |
額定功率 | <5 KW | |
額定電流 | 10A | |
壓縮空氣 | 壓力 | ≥0.5MPa |
進氣管徑 | 8mm | |
濾水、油等級 | 除水、除油 | |
適用料盤型號 | 料盤直徑 | 178—380mm |
料盤厚度 | 8—56mm | |
料盤重量 | 100—2000g | |
料盤信息識別 | 一維碼、二維碼 | 支持 |
字符、文字 | 不支持 | |
標簽規格 | 兼容寬度 | 50--80mm |
兼容高度 | 20--50mm | |
儲料器 | 上料緩存 | 小推車：2輛； 每輛小推車：50盤（厚度：8mm）； |
下料緩存 | 10盤（厚度：8mm）+對接定制皮帶線長度 | |
NG倉 | 10盤（厚度：8mm） | |
打印機 | 盤標打印機 | 斑馬，300dpi（設備配套） |
噪音 | 噪聲等級Noise level: | ≤70dB |
7. 軟件對接方式
(1) 設備與客戶系統通訊方式：webAPI；
(2) 讀碼：設備將CCD讀碼到所有條碼信息發送給MES系統，不對CCD采集到的數據做篩選過濾處理；
(3) MES標簽生成：客戶MES系統自動過濾出需求的數據信息并且生成MES標簽，下載到設備，設備打印貼附MES標簽；
(4) 復核：設備將CCD讀碼到所有條碼信息發送給MES系統，MES系統判斷標簽信息得出復核結果反饋給貼標機；
8. 主要部件品牌
序號 | 部件 | 品牌 | 備注 |
1 | PLC | 匯川 | |
2 | 步進電機 | 雷賽 | |
3 | 氣動元器件 | 亞德客、SMC | |
4 | 伺服電機 | 匯川 | |
5 | 模組 | CCM、TICO | |
6 | 檢測開關 | 松下、歐姆龍、神武 | |
7 | 空開、按鈕、切換開關及LED指示燈 | 施耐德 | |
8 | 打印機 | 斑馬 | |
9 | 相機 | 海康威視 | |
10 | 視覺算法 | 康耐視 | |
11 | 電腦 | 艾訊宏達 |
9. 售后維護
（1）設備的保修期限為設備正式驗收合格之日起12個月，期間由賣方負責免費維修維護設備（易損件除外）。如有設備品質異常，賣方售后服務人員應在收到買方通知后的48小時內到達設備現場。
（2）保修期滿后，售后服務支持，買方僅收取合理的工時費及差旅費，涉及設備相關配件更換的，買方可以選擇自購或向賣方購買。
10. 易耗品清單
序號 | 品名 | 單位 | 數量 | 壽命 |
1 | 真空吸嘴 | 個 | 8（一組） | 6個月 |
2 | 打印頭 | 個 | 1 | 3個月 |
3 | 打印機皮帶 | 個 | 1 | 6個月 |
