HERMES Q/Hermes+ 貼標手臂
前側貼標手臂 3014/3016-高賦碼貼標機

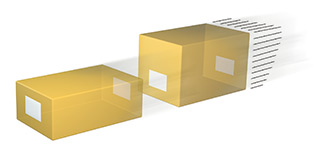

針對行進中包裝的即時貼標
標簽會先被置于包裝前側或后側。可從包裝的所有方向進行貼標。
墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。
使用旋轉氣缸將標簽置于產品上。傳感器可偵測包裝并操作擺臂在貼標后將壓貼墊片移動到起始位置。

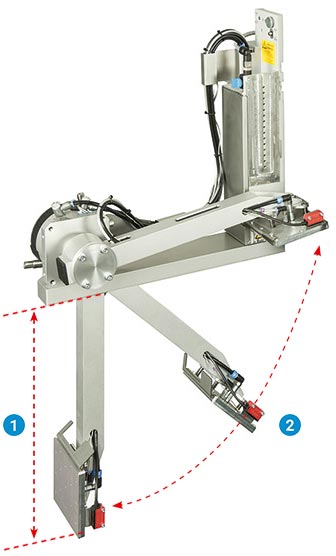

1 擺臂長度
2 擺動角度 0 - 90°
貼標模塊 - 前側貼標手臂 3014 / 3016
壓貼墊片
吹貼墊片
壓貼墊片加裝彈簧伸縮
貼標模塊 - 前側貼標手臂 3014 / 3016
壓貼墊片
使用壓貼墊片可精準將標簽壓貼于平坦和凹凸不平的的產品表面上。
吹貼墊片
標簽可透過氣壓噴射在離產品表面 5-10mm 之距離完成吹貼動作。
壓貼墊片加裝彈簧伸縮
加裝彈簧伸縮吸附板可貼標在傾斜達 15° 的平面上。垂直偏移值在標簽區域內可達 10 mm 的高度。
規格資料
1.由手臂長度 100 mm 、標簽高度 40 mm、打印速度 100 mm/s 所計算得出
2.擺臂長度定義為達 90° 的貼標位置（標簽下邊緣）在 Hermes+ 機座區域下方
