條碼打印機 MACH 4S
MACH 4S 具備工業用打印機廣泛應用領域的所有功能。
條碼打印機的機構料件皆以高品質的材料制作且在外型及功能上達到完美的協調性。
大型的彩色觸摸屏搭配一目了然的標示提供最佳的操作環境。
標簽及碳帶可輕易地從前方裝入。置中出紙排除了重新調整的需求。
? 打印穩定可靠且快速
? 精準打印
? 簡約優美的造型設計
? 直覺易用的操作
? 只需占用極小的工作空間
高科技的電路板將所有的傳輸接口需求整合成標準化的配置已連接各種配件。
應用案例
出紙方向置中
印刷電路板標簽
最小標簽尺寸為 5 x 5 mm – 適用于極小的有限空間。
序號銘板標簽
最大至 600 dpi 的高分辨率，可打印字型、圖形及條碼。
外箱棧板標簽
標簽可通過感應器最大寬度為 120 mm。
出紙方向置中

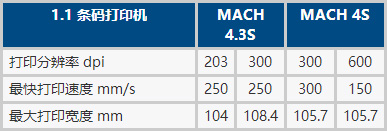

B 版搭配撕紙擋板
可打印各種材質標簽，無論是紙卷式或卷盤式或折迭式標簽。

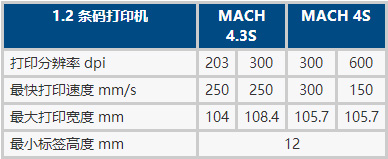

P 版搭配剝離板
可打印各種材質標簽，無論是紙卷式或卷盤式或折迭式標簽。額外附有標簽剝離的功能。

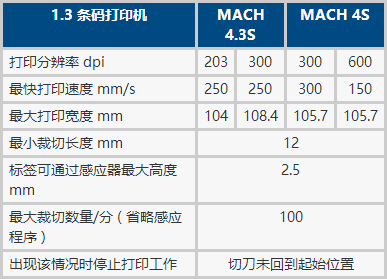

C 版搭配切刀
可打印各種材質標簽，無論是紙卷式或卷盤式或折迭式標簽。可裁切高度大于 12 mm 的標簽或連續材質。

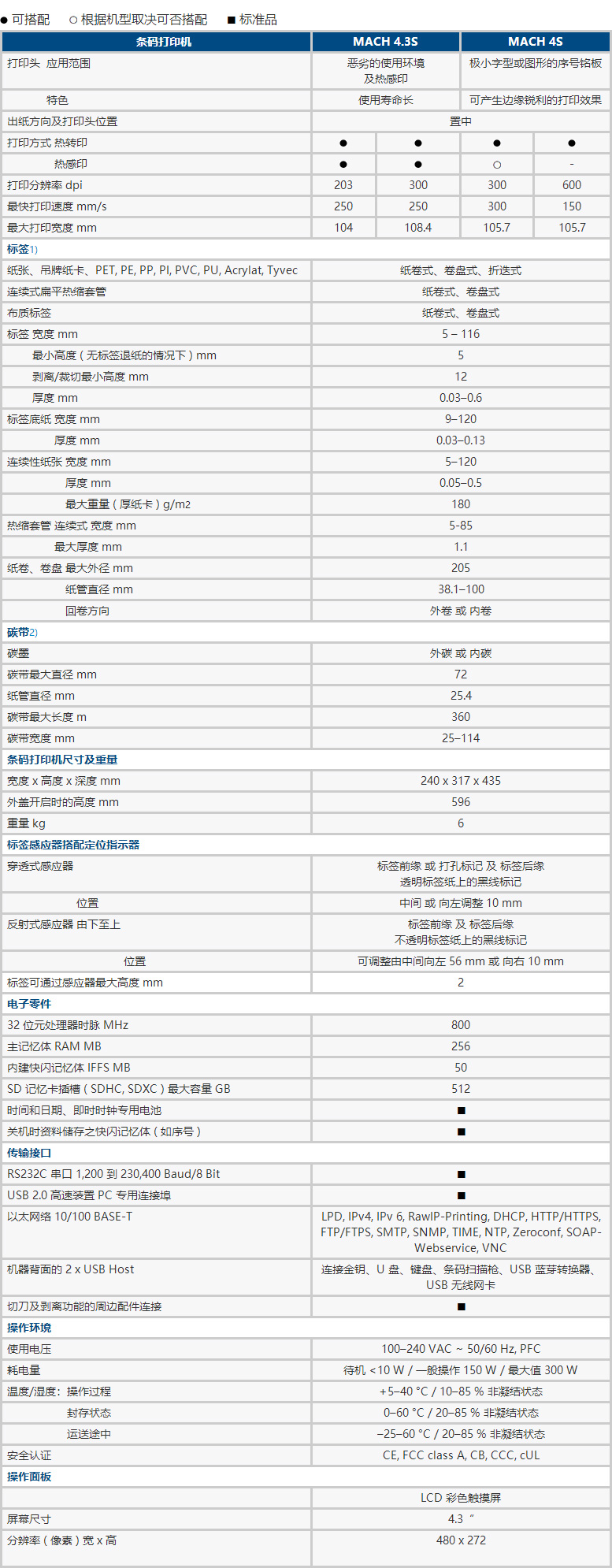

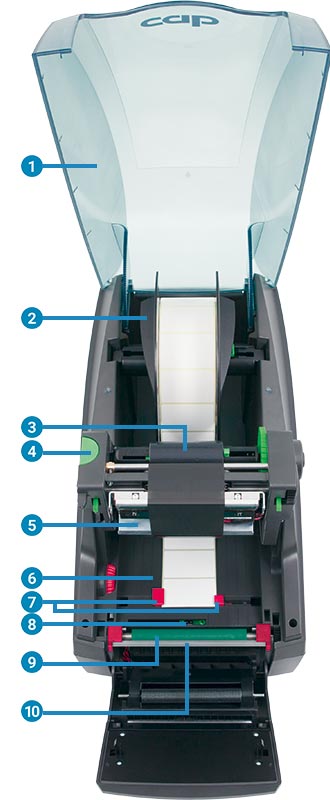

技術細節
MACH 4S1 搭配大型視窗的保護外蓋
可大幅開啟保護外蓋。內建緩沖機構可溫和地關閉外蓋。任何時候都可輕易檢查標簽存量。
2 標簽紙卷軸
標簽紙卷能自動置中安裝至紙卷軸。可裝入不同寬度的標簽底紙。
3 碳帶供應軸及回收軸
碳帶滑進具彈性的供應軸后可利用移動式凸緣和定位指示器將碳帶調整置中。您能輕易地將碳帶裝入打印機構中。
4 打印機構
按下按鈕您可以大幅度打開打印機構并深入機構清潔打印頭或輕易更換碳帶。
5 打印頭
所有打印頭可任意替換。可由 CPU 自動辨識并校正。重要的資料如使用壽命、最大操作溫度及加熱記錄會直接儲存在打印頭內。借此原廠能讀取這些數據資料。
6 穿透式感應器
穿透式感應器配置于標簽路徑中間來偵測標簽前緣或打孔標記、標簽后緣及黑線標記。使用雙排或四排樣式的標簽時能切換至左側約 10 mm 距離的另一感應器。
7 標簽導引
使用左側的旋鈕可調整打印區域?qū)挾炔?biāo)簽置中。
8 反射式感應器
使用可調整位置的反射式感應器偵測標簽前緣、標簽后緣及黑線標記。

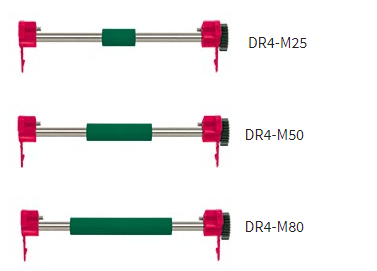

9 打印滾軸 DR4
只需幾個步驟就能輕易取出清潔或更換打印滾軸。涂層：合成橡膠
使用較窄的標簽及碳帶時，要達到精準打印也需要專用打印滾軸。可避免打印滾軸磨損、打印頭刮傷及標簽進紙時發生錯誤。
使用較窄的標簽及碳帶時，要達到精準打印也需要專用打印滾軸。可避免打印滾軸磨損、打印頭刮傷及標簽進紙時發生錯誤。
10 剝離板 ( P 版配件 )
標簽底紙會被向下引導至操作面板后方。透過剝離板可將標簽順利從底紙上剝離。

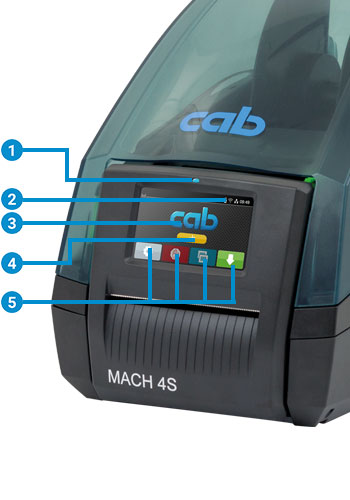

操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定。
1 LED 燈顯示：開機
2 狀態列
接收打印資料、記錄資料串流、碳帶警示、插入 SD 記憶卡/U 盤、藍芽、WLAN 無線網絡、以太網絡、USB Slave 傳輸接口、時間
3 狀態通知
待機、暫停、每筆打印工作完成的標簽數量、已就剝離位置的標簽、等待外部信號
4 MACH4 S Peripherie 專用按鍵
切刀：直接裁切
撕紙或剝離模式：打印下一張標簽
5 操作
跳至選單
重復打印最后一張標簽
中斷及繼續打印工作
停止及刪除所有打印工作
標簽進紙

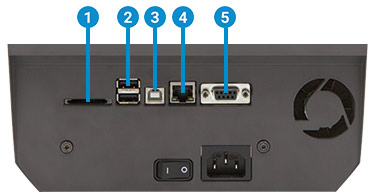

位于機身背面的傳輸接口
1 SD 記憶卡插槽
2 2 x USB Host 傳輸接口連接金鑰、U 盤、鍵盤、掃描槍、USB 藍芽轉換器、USB 無線網卡
無線熱點模式或主從式模式：在熱點模式中移動設備能夠透過無線網絡直接與條碼打印機連結。
3 USB 2.0 高速裝置 PC 連接專用
4 以太網絡 10/100 BASE-T
5 RS232C 串口 1,200 到 230,400 Baud/8 Bit
